Goede connectiviteit begint met een goed signaal. Dit artikel helpt je de basisprincipes te begrijpen van signaalsterkte in zowel circuitgeschakelde netwerken (2G/3G) als LTE-netwerken. In de wereld van mobiele communicatie is inzicht in signaalsterkte cruciaal om betrouwbare connectiviteit te garanderen. Of je nu problemen met connectiviteit oplost of datasnelheden wilt maximaliseren, deze richtlijnen zijn een waardevolle referentie.

Inhoudsopgave:

• Signaalmeting

• Factoren die de normale waarden beïnvloeden

• Hoe meet ik de signaalsterkte voor 2G-apparaten (GSM)?

• Hoe meet ik de signaalsterkte voor 3G-apparaten?

• Hoe meet ik de signaalsterkte voor 4G(LTE)/5G-apparaten?

Signaalmeting:

De sterkte van een mobiel signaal wordt beoordeeld aan de hand van verschillende belangrijke metingen, waaronder RSSI, RSRP, RSRQ, RSCP, SINR en EC/IO, die elk unieke inzichten bieden in de signaalkwaliteit. Deze metingen variëren afhankelijk van de servicemodus en bieden waardevolle informatie voor het optimaliseren van de connectiviteit.

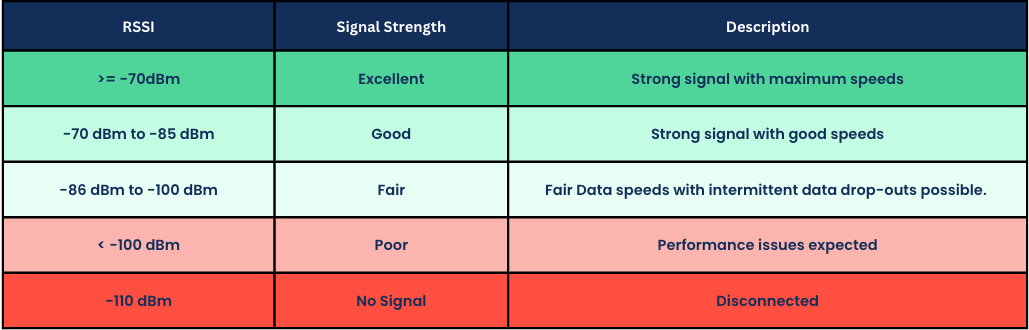

RSSI: een belangrijke metriek in telecommunicatie, meet het vermogen van een ontvangen radiosignaal, aangeduid met een negatieve dBm-waarde. Het geeft de signaalsterkte aan van de mobiele zendmast naar de modem, waarbij hogere waarden duiden op een betere dekking, meestal -70 dBm of hoger, terwijl dichter bij 0 dBm staat voor sterkere signalen. Het bereiken van hogere RSSI-waarden garandeert echter niet altijd een optimale verbindingskwaliteit, omdat deze wordt beïnvloed door verschillende factoren die verder gaan dan alleen de signaalsterkte,

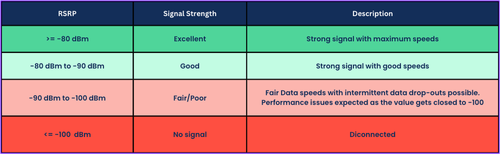

RSRP & RSRQzijn vitale indicatoren van signaalsterkte en -kwaliteit in LTE-netwerken, cruciaal voor naadloze celselectie, herselectie en handover-procedures. RSRP meet net als RSSI het vermogen van LTE-referentiesignalen, terwijl RSRQ, een meting van het type C/I, RSSI en het aantal gebruikte Resource Blocks integreert en zo een beter inzicht biedt in de signaalkwaliteit. Deze meetgegevens spelen een cruciale rol bij het garanderen van betrouwbare connectiviteit en efficiënte netwerkprestaties.

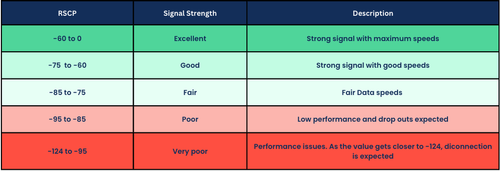

RSCP: Received Signal Code Power meet het vermogen op een communicatiekanaal en helpt bij signaalsterkte, handover-beslissingen, vermogensregeling en de berekening van padverlies. RSCP, ook bekend als Receiver Side Call Power, is specifiek voor het cellulaire UMTS-communicatiesysteem en wordt alleen gemeten op de downlink door de gebruikersapparatuur (UE) en gerapporteerd aan Node B.

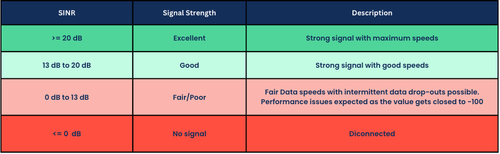

SINR: een fundamentele meeteenheid in telecommunicatietechniek en informatietheorie, biedt theoretische bovengrenzen voor kanaalcapaciteit in draadloze communicatiesystemen door de verhouding van signaalvermogen tot interferentie plus ruis te kwantificeren. In tegenstelling tot SNR in bedrade systemen, houdt SINR rekening met bijkomende factoren zoals interferentie en achtergrondruis, die cruciaal zijn voor het beoordelen van de kwaliteit van draadloze verbindingen en padverlies, en biedt het een uitgebreide voorstelling van de prestaties van draadloze netwerken.

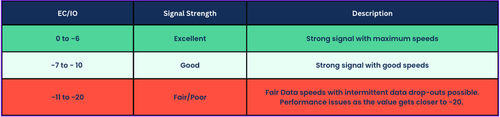

EC/IO of de verhouding van de ontvangen energie per chip tot de storingsenergie per chip, is een kritieke metriek bij het beoordelen van de kwaliteit van een mobiel signaal. Typisch uitgedrukt in decibel (dB), variëren de ideale waarden voor EC/IO afhankelijk van de gebruikte technologie en netwerkstandaarden.

In een CDMA-netwerk (Code Division Multiple Access) worden EC/IO-waarden van -12 dB tot -6 dB bijvoorbeeld als uitstekend beschouwd, wat duidt op een sterke signaalkwaliteit met minimale interferentie. Waarden tussen -6 dB en -9 dB zijn over het algemeen acceptabel, terwijl waarden onder -9 dB kunnen duiden op potentiële problemen met de signaalkwaliteit en prestatievermindering.

In een LTE-netwerk (Long-Term Evolution) worden EC/IO-waarden meestal gemeten als RSRP (Reference Signal Received Power) tot interferentie plus ruisverhouding (RSRQ). Voor LTE-netwerken worden RSRQ-waarden tussen -3 dB en -9 dB als goed beschouwd, terwijl waarden onder -9 dB kunnen duiden op een slechte signaalkwaliteit en mogelijke prestatieproblemen.

Factoren die de signaalwaarden beïnvloeden:

Verschillende factoren beïnvloeden de signaalsterkte en -kwaliteit. Het is essentieel om met deze factoren rekening te houden bij het interpreteren van signaalmetingen om een robuuste verbinding te garanderen.

• Torenbelasting of congestie - te veel gebruikers op een bepaalde toren en/of band/frequentie daarvan

• Nabijheid van de zendmast: hoe dichterbij de zendmast, hoe sterker de ontvangstsignalen

• Gebruik van een cellulaire repeater of booster, die zowel signalen als interferentie versterkt

• Concurrerende signalen en interferentie van andere masten en/of apparatuur

• Fysieke obstructies (bergen, heuvels, gebladerte, gebouwen, andere obstakels)

• Weersomstandigheden (bijv. regen, sneeuw, mist, wind, enz.)

• Ongeschikte of onjuist geplaatste of gerichte antennes

Hoe meet ik de signaalsterkte voor 2G-apparaten (GSM)?

Hoe meet ik de signaalsterkte voor 3G-apparaten?

De signaalsterkte van 3G wordt geëvalueerd op basis van RSSI, EC/IO en RSCP. De aanbevolen signaalniveaus zijn vergelijkbaar met die van 2G, met extra statistieken voor signaalkwaliteit.

Hoe meet ik de signaalsterkte voor LTE-apparaten?

De signaalsterkte van LTE wordt beoordeeld aan de hand van RSSI, RSRP, RSRQ en SINR. Deze metingen geven inzicht in de signaalsterkte en -kwaliteit, wat essentieel is voor het maximaliseren van datasnelheden. De aanbevolen signaalniveaus worden weergegeven in de onderstaande tabellen.

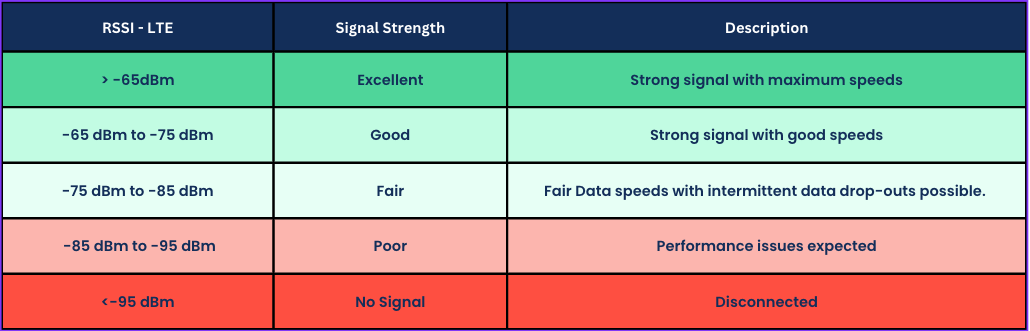

RSSI in LTE wordt afgeleid uit een combinatie van verschillende signaalgerelateerde meetgegevens, namelijk breedbandvermogen, dat bestaat uit ruis, vermogen van de dienende cel en storingsvermogen.

RSSI = breedbandvermogen = ruis + vermogen van de dienstdoende cel + storingsvermogen.

Het meten en begrijpen van mobiele signaalsterkte is een cruciaal aspect om naadloze connectiviteit te garanderen in het huidige digitale tijdperk. Van het verbeteren van de gebruikerservaring tot het optimaliseren van de netwerkinfrastructuur, nauwkeurige signaalsterktemetingen spelen een cruciale rol bij het vormgeven van ons mobiele communicatielandschap. Door te begrijpen hoe je de mobiele signaalsterkte meet, kun je weloverwogen beslissingen nemen om de connectiviteit te verbeteren, problemen op te lossen en uiteindelijk het volledige potentieel van mobiele technologie te ontsluiten.
